مفتاح ضغط الهواء، حساس غلاية، 5 مللي أمبير، 5 فولت تيار مستمر
مستشعر ضغط الهواء للغلاية هو مستشعر ضغط ذو خرج خطي، يعمل بمبدأ دائرة التذبذب L/C، ويُستخدم في أفران التدفئة وسخانات المياه المثبتة على الجدران. خدمة احترافية، خبرة عشر سنوات في المصنع.
مفتاح ضغط الهواء للغلاية
وظيفة مستشعر الغلاية لمفتاح ضغط الهواء C5

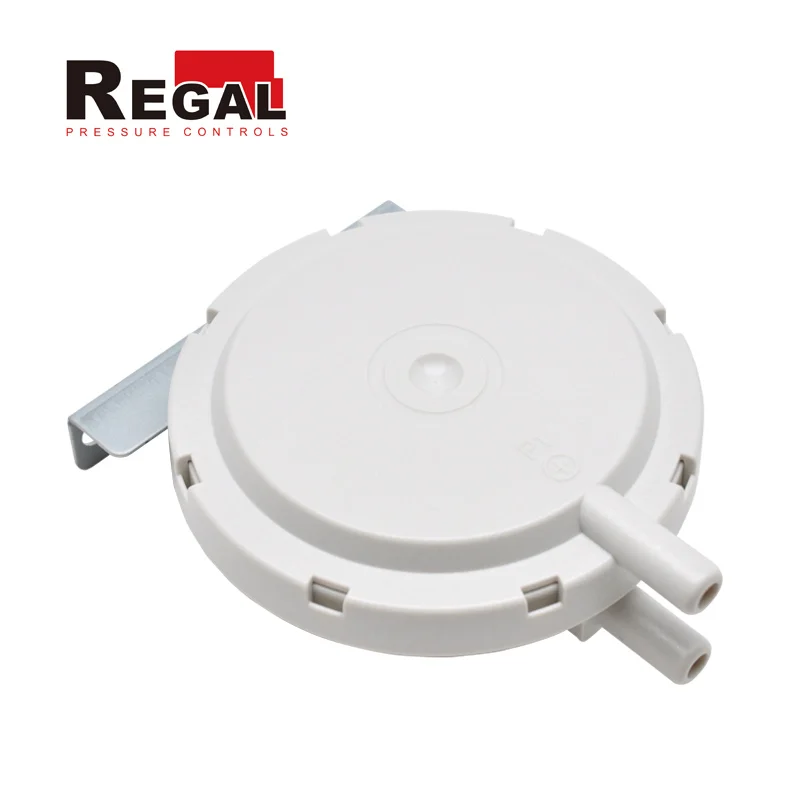

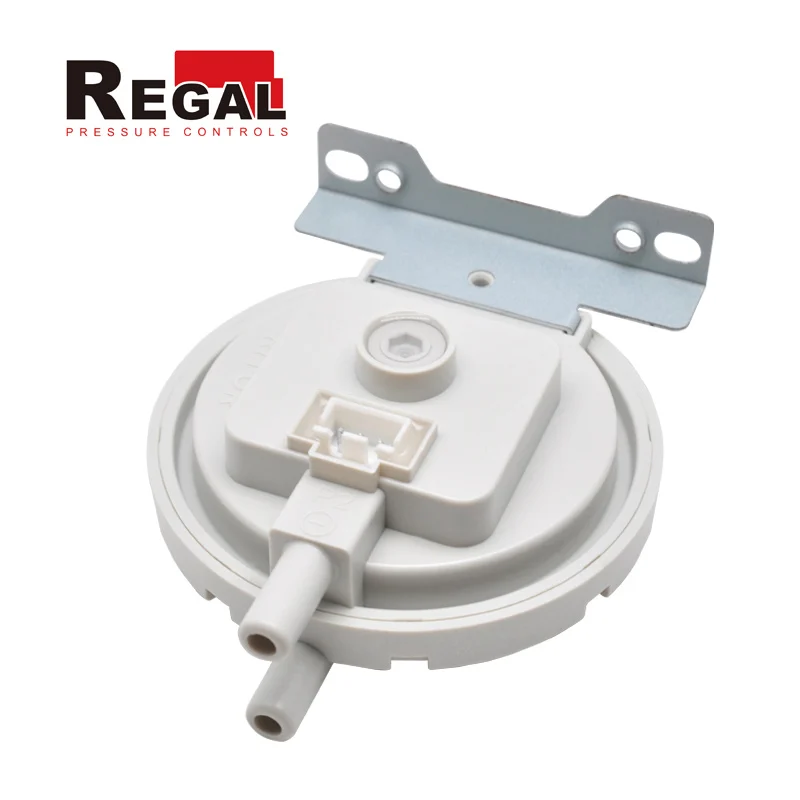

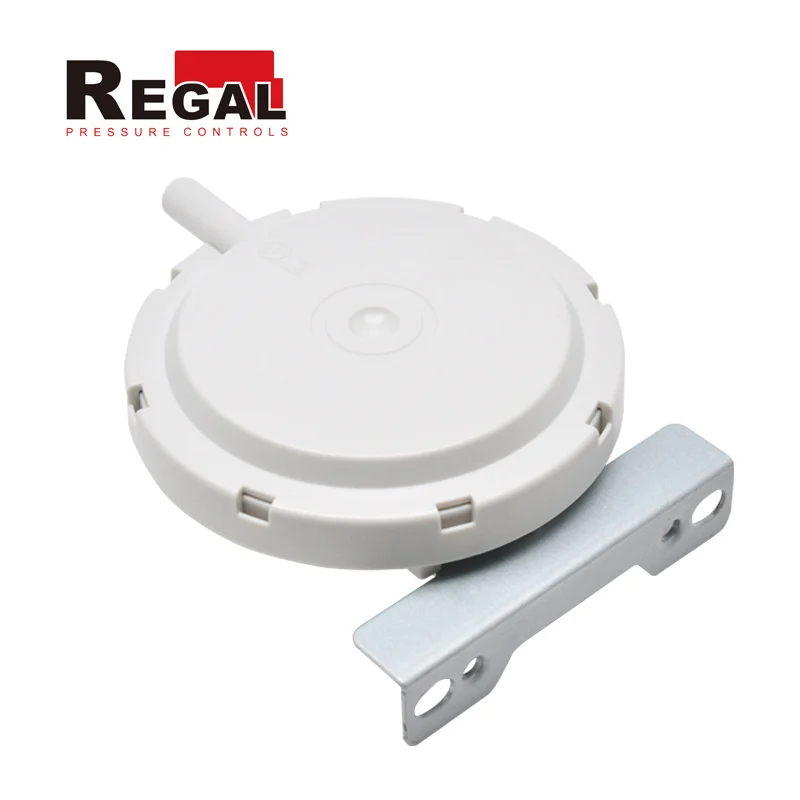

مفتاح ضغط الهواء لسخان المياه الغازي (وهو في الواقع مستشعر ضغط الهواء)، والذي يوجد عادة في الزاوية اليمنى العليا من سخان المياه، هو عبارة عن جسم على شكل قرص بحجم غطاء فنجان الشاي تقريبًا، متصل بثلاثة أسلاك وأنبوب بلاستيكي مجوف.
يعمل مستشعر ضغط الهواء تقريبًا على النحو التالي
يبدأ تشغيل جهاز توصيل الماء والغاز في سخان الماء الغازي بتدفق الماء بعد فتح صمام الماء الساخن. يؤدي هذا التدفق إلى تحريك المفتاح الصغير، وفتح صمام الملف اللولبي لتزويد الغاز، وتشغيل دائرة الإشعال.
في الوقت نفسه، يقوم المفتاح الصغير بتشغيل مروحة العادم القوية، والتي بدورها تُشغّل نظام العادم القسري. تحتوي مروحة العادم القوية على مسار جانبي، عبر أنبوب بلاستيكي صغير، لتوفير ضغط الهواء لمستشعر ضغط الرياح. يحتوي مستشعر ضغط الرياح على غشاء مدمج، ويتعرض أحد جانبيه لضغط الرياح (ضغط الهواء). يتم توفير إشارة المستشعر بشكل مستمر وثابت لحلقة التحكم في الإشعال، وبمجرد انقطاع إشارة المستشعر،, تقوم آلية عمل الجهاز تلقائيًا بقطع دائرة الإشعال وإغلاق صمام الهواء. في النهاية، سيؤدي ذلك إلى توقف سخان الماء عن العمل بشكل تلقائي.
ما هو مفتاح ضغط سخان الماء الغازي؟
المعايير الرئيسية لغلاية مفتاح ضغط الهواء
(1) الخطية: يشير مفتاح ضغط الهواء في الغلاية إلى درجة انحراف منحنى العلاقة الفعلي بين خرج المستشعر والمدخل عن خط التركيب. يُعرَّف بأنه نسبة الانحراف الأقصى بين منحنى الخصائص الفعلي والخط المُطابق في نطاق المقياس الكامل إلى قيمة الإخراج للمقياس الكامل.
(2) الحساسية: الحساسية هي مؤشر مهم للخصائص الثابتة للمستشعر. يتم تعريفها على أنها نسبة الزيادة في كمية المخرجات إلى الزيادة المقابلة في كمية المدخلات التي تسبب الزيادة. يُشار إلى الحساسية بالرمز S.
(3) التخلف: عندما تتغير كمية الإدخال للمستشعر من صغيرة إلى كبيرة (شوط موجب) وتتغير كمية الإدخال من كبيرة إلى صغيرة (شوط عكسي)، فإن منحنى خصائص الإدخال والإخراج لا يتطابق، وهو ما يصبح تخلفًا. بالنسبة لنفس حجم إشارة الإدخال، فإن الشوط الموجب والسالب لحجم إشارة خرج المستشعر لا يكون متساويًا، وهذا الفرق يسمى قيمة التخلف.
(4) قابلية التكرار: تشير قابلية التكرار إلى درجة عدم اتساق المنحنى المميز الذي يتم الحصول عليه عندما يتغير إدخال المستشعر باستمرار في النطاق الكامل في نفس الاتجاه.
(5) الانحراف: يشير انحراف المستشعر إلى تغيرات خرج المستشعر مع مرور الوقت عندما يكون الإدخال ثابتًا، وتسمى الظاهرة الثانية بالانحراف. هناك سببان للانحراف: أحدهما هو المعايير الهيكلية للمستشعر نفسه؛; ثانياً، البيئة المحيطة (مثل درجة الحرارة والرطوبة وما إلى ذلك).
مواصفات غلاية مفتاح ضغط الهواء C5
| رقم الموديل | C5 بدون سلك وموصل |
| وسيلة العمل | غازات العادم |
| تحمل الضغط | 2000 باسكال كحد أقصى. (باسكال إلى رطل لكل بوصة مربعة) |
| دقة المستشعر | ±2%(Hz) |
| قوة العزل الكهربائي | 500 فولت تيار متردد (<3 مللي أمبير) |
| الجهد المقنن | العاصمة واشنطن4.75 فولت - 5.25 فولت تيار مستمر |
| التيار المقنن | 5 مللي أمبير |
| دورة تشغيل منخفضة | 50% |
| درجة حرارة التشغيل | 40T90 (-40 إلى 90 درجة مئوية) |
